TELESKOP einseitig

Schiebetürelement für zwei parallel laufende Türblätter

Überblick

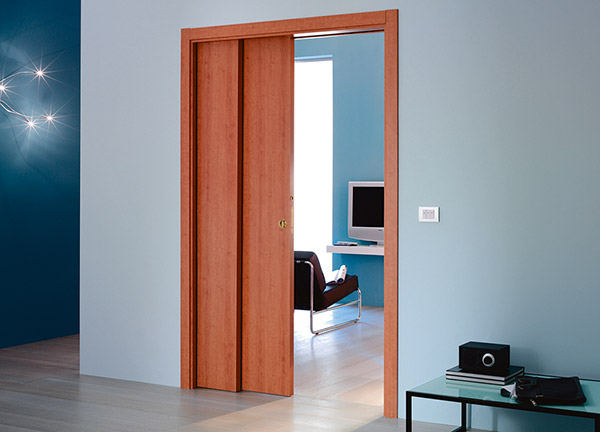

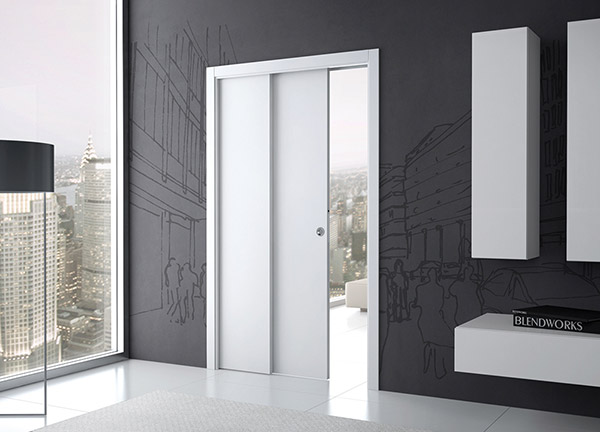

Schiebetürelement für zwei parallel laufende Türblätter

Ein Schubkasten für zwei Türblätter.

Dieses Modell ist die platzsparende Variante für größere Durchgänge und nur einem Einschubkasten. Die parallel geführten Türblätter können einzeln laufen oder zum Beispiel als eindrucksvolles Meetingraumhighlight mit einem Synchronlauf versehen werden, damit das gezogene Türblatt sich in einer fließenden Bewegung mit dem ziehenden Türblatt mitbewegt.

Platz nach oben und zur Seite

Im Trockenbau ist dieses Modell für die fertigen Wandstärken von 18 cm und 20,5 cm lieferbar. Bei diesem Modell ist eine Türblattstärke von 40 mm nicht zu überschreiten. Auch Sondermaße sind bis zu lichten Zargendurchgangsmaßen von bis zu Breite 234 cm × Höhe 260 cm verfügbar.
In der Massivwand-Ausführung ist dieses Modell für die fertige Wandstärke von 18 cm lieferbar. Auch hier betragen die maximalen lichten Zargendurchgangsmaße Breite 234 cm × Höhe 260 cm

Weitere Infos im Überblick

  • Die Standardtragkraft des Rollwagenpaares beträgt 100 kg.
  • Der Schubkastenhohlraum hat eine Einlaufbreite von 134 mm und wird mit zwei parallel laufenden Türblättern bis max. 40 mm Stärke bestückt.
  • Die gewünschte eingeschobene Endposition des Türblattes wird durch den einstellbaren hinteren Fangstopper festgelegt.
Technik

ECLISSE TELESKOP einseitig

Interaktive Übersichtsvideos

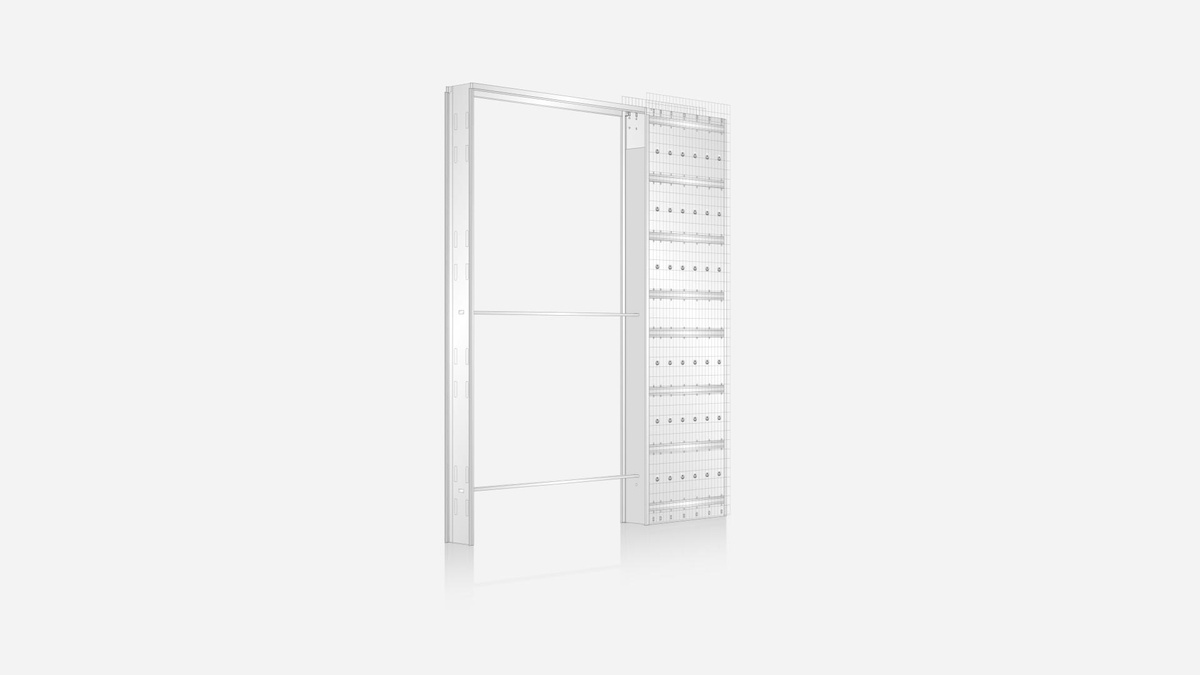

Vorteile und Highlights Variante Massivwand

Eclisse Teleskop Einseitig

Massivwand

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

Ausgesteifte Seitenbleche

Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Verstärkte Einschubholme

Die verstärkten Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

Zentrierende Türblattführung

Direkt auf dem Fußboden oder am Einbauelement montiert, zentriert die Führung das Tür­blatt beim Öffnen und Schließen der Tür.

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

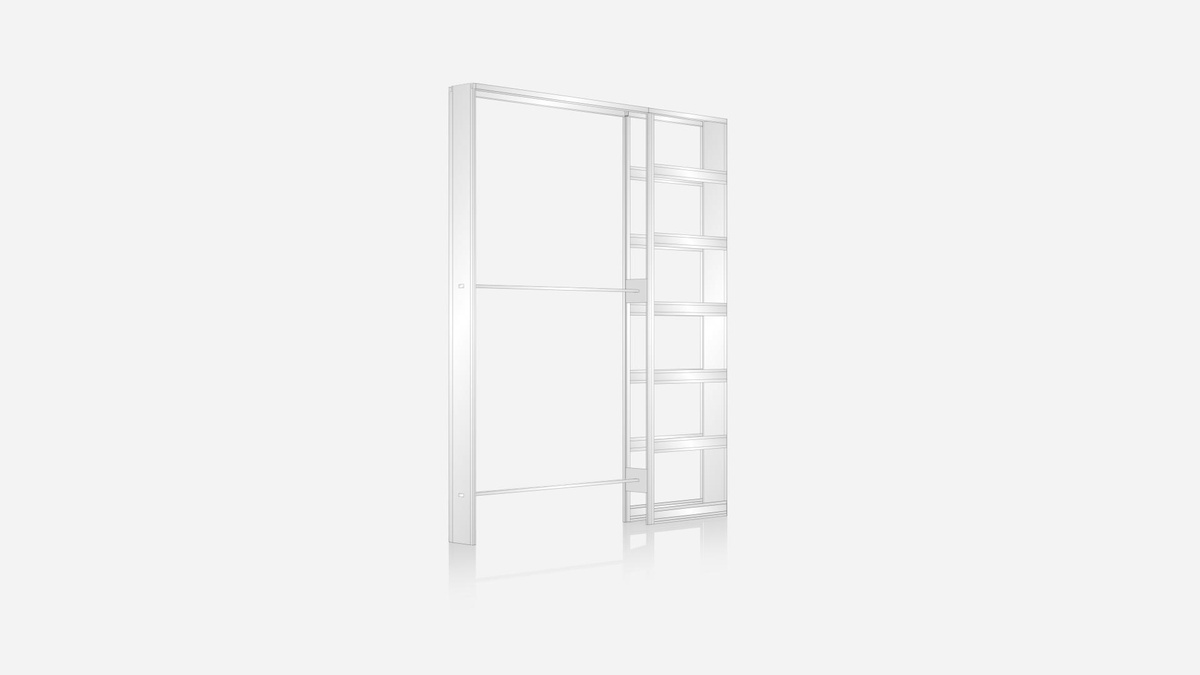

Vorteile und Highlights Variante Trockenbau

Eclisse Teleskop Einseitig

Trockenbau

Verstärkte Einschubholme TB

Die Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Verstärkte Querträger

Die 12 speziell profilierten Querträger aus verzinktem, 0,7mm starkem Stahlblech gewähren im Verbund mit den Rigipsplatten eine optimale Aussteifung gegen Drücke und Spannungen.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.
