SYNTESIS® PLANO, 1-flg

Nahtloses Drehflügel-Design

Überblick

Flächenbündige Türen

Drehen können wir auch.

Die ECLISSE SYNTESIS® PLANO Zarge wird für Türblattstärken 45 und 50 mm produziert. Passend zu den flächenbündigen Schiebetürsystemen SYNTESIS® LINE und SYNTESIS® LUCE stellt ECLISSE auch die passende Drehflügeltür als bewusste Designentscheidung zur Verfügung.

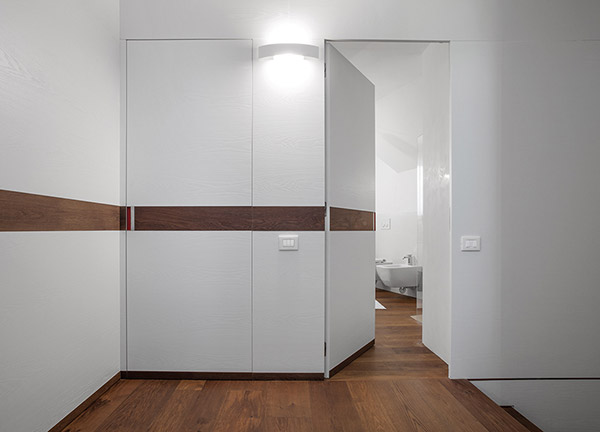

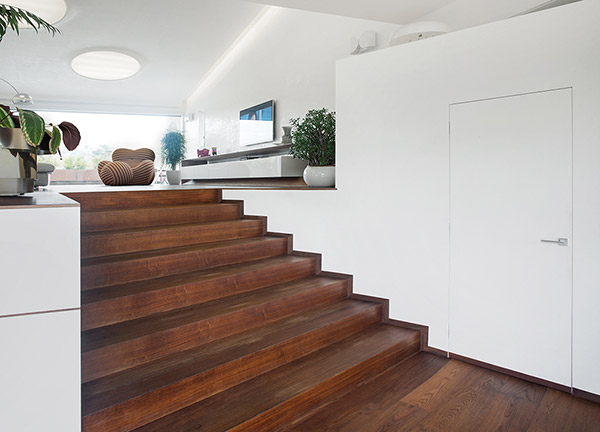

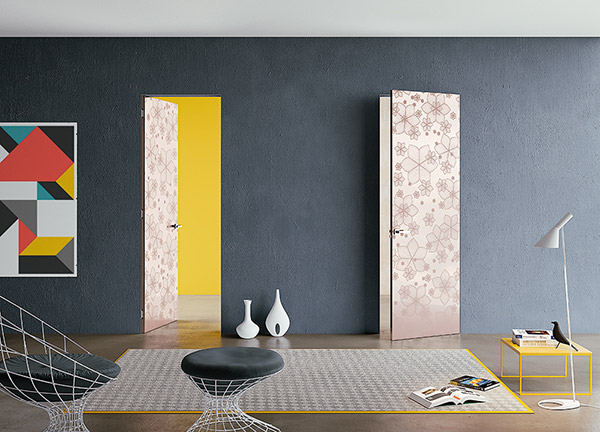

Durch die Wandbündigkeit und der nicht sichtbaren Zarge entsteht ein einzigartiges Design, das dem Raum ein nahtloses Erscheinungsbild verleiht.

Drehflügelzargen für 45 und 50 mm starke Türblätter

Die Zarge kann mit oder ohne Sturz (bei raumhohen Türen) geliefert werden. Standardmäßig sind ein Magnetfallenschloss und Schließblech nach DIN, sowie Dichtungen inkludiert. Die Zarge ist im Sichtbereich grundiert, also als Malgrund vorbereitet. Die Sichtbereiche und Fräsungen sind zum Schutz vor Verunreinigungen mit einem durchgehenden Kunststoff-Profil geschützt.



Kein Blatt vor den Mund genommen.

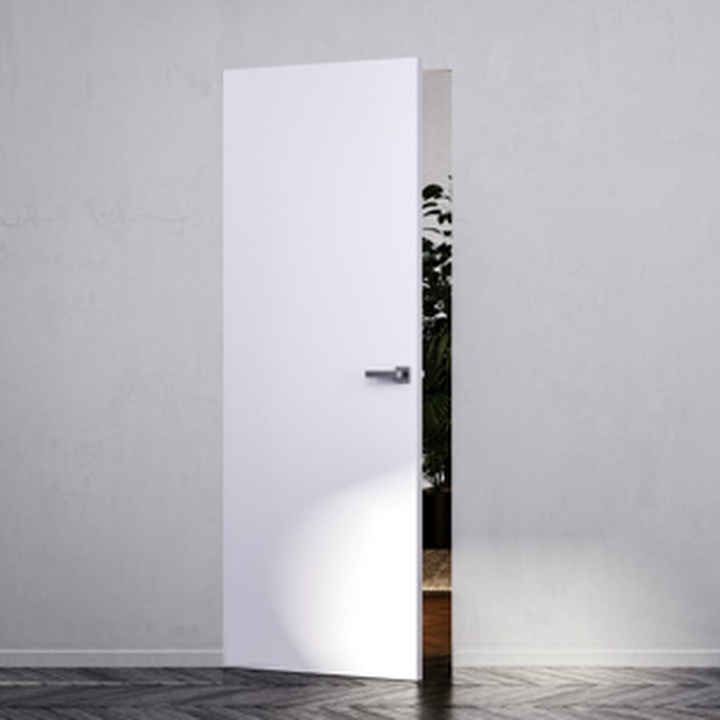

Die Türblätter kommen aus europäischer Qualitätsproduktion, sind ca. 45 oder 50 mm stark, besitzen eine Röhrenspaneinlage und sind für die Aufnahme eines DIN-gerechten Schlosskastens vorbereitet. Sie stehen entweder weiß lackiert (ähnlich Ral 9010) oder grundiert (UV-gehärtet) zur Verfügung. Zur Vereinfachung der Montage durch den Verarbeiter ist der Meterriss auf dem Schutzprofil angebracht.

Technik

AUSFÜHRUNGEN ECLISSE SYNTESIS® PLANO

Öffnungsrichtungen

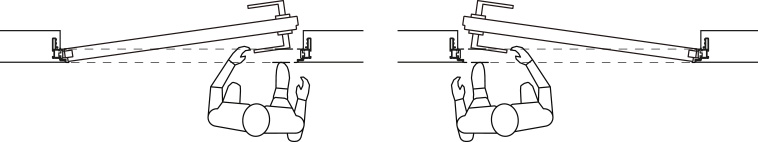

Öffnung drückend

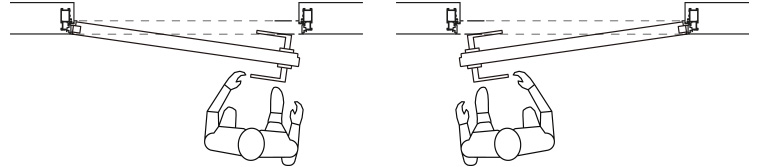

Öffnung ziehend

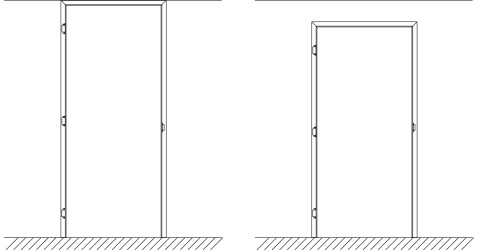

Mit oder ohne Sturz

Die ECLISSE SYNTESIS® WING Zargen können einflügelig Raumhoch mit Sturz, Türhoch oder Raumhoch ohne Sturz geliefert werden. Die zweiflügeligen Zargen werden ausschliesslich mit Sturz geliefert.

Raumhoch mit Sturz

Raumhoch ohne Sturz

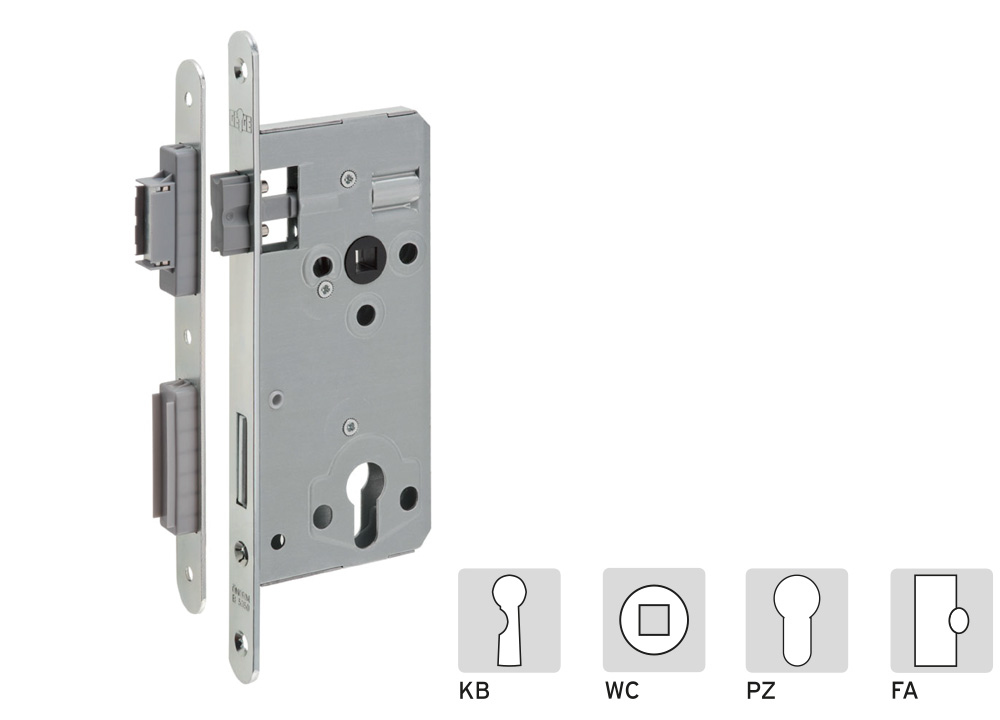

Das Magnetfallen-Schloss

Hier stehen dem Kunden vier verschiedene Möglichkeiten zur Auswahl: Keilbart (KB), WC- und Badezimmertüren (WC), Profilzylinder (PZ) und Fallenschloss (FA) lieferbar. Für die Keilbarteinsätze stehen zehn unterschiedliche Schlüsselprofile (Schweifungen) zur Auswahl. Bei Bestellungen in der Ausführung „verschiedenschließend“ ist die Profil-Nr. Ohne Angaben liefern wir nach dem Zufallsprinzip, jedoch immer mit passendem Schlüssel zu passendem Schloss.

Die Oberfläche ist optisch ansprechend in matt gebürstet ausgeführt. Bei der Lieferung des Türblattes durch ECLISSE ist der jeweilige Schlosskasten im Lieferumfang inkludiert.

Schlosskasten

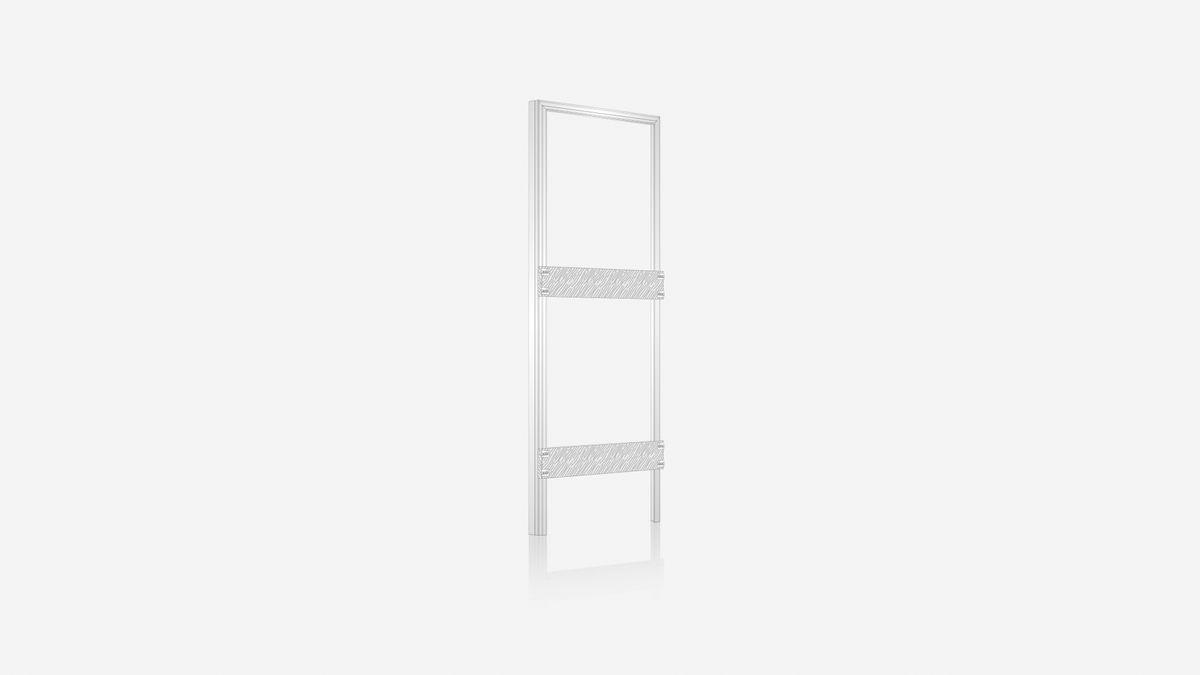

ECLISSE SYNTESIS® PLANO 1-FLG - Drückend

ECLISSE SYNTESIS® PLANO

Einzelflügel Drückend

Meterriss bei allen Drehflügelzargen

Der Meterriss auf dem Schutzprofil erleichtert dem Verarbeiter das Setzen der Zarge auf der Baustelle.

OSB3-Aussteifer

Die gefrästen OSB3-Aussteifer (Stärke 25 mm) passen genau auf das Profil und weisen ein hohes Maß an Präzision auf, um die Parallelität der Zarge beim Einbau zu gewährleisten.

Robuste Aluminiumzarge

Hochwertig grundierte Oberfläche im Sichtbereich, die einen optimalen Streichgrund für verschiedene Farbtypen bildet. Robustes extrudiertes Aluminiumprofil (ca. 2 kg/lfm) mit gut ausgearbeiteten Oberflächen. Optimal ausgebildeter mechanischer Haftgrund für kunststoffvergüteten Spachtel.

ECLISSE SYNTESIS® PLANO 1-FLG - Ziehend

ECLISSE SYNTESIS® PLANO

Einzelflügel Ziehend

Meterriss bei allen Drehflügelzargen

Der Meterriss auf dem Schutzprofil erleichtert dem Verarbeiter das Setzen der Zarge auf der Baustelle.

OSB3-Aussteifer

Die gefrästen OSB3-Aussteifer (Stärke 25 mm) passen genau auf das Profil und weisen ein hohes Maß an Präzision auf, um die Parallelität der Zarge beim Einbau zu gewährleisten.

Robuste Aluminiumzarge

Hochwertig grundierte Oberfläche im Sichtbereich, die einen optimalen Streichgrund für verschiedene Farbtypen bildet. Robustes extrudiertes Aluminiumprofil (ca. 2 kg/lfm) mit gut ausgearbeiteten Oberflächen. Optimal ausgebildeter mechanischer Haftgrund für kunststoffvergüteten Spachtel.
