Schiebetürkästen für Putzwände

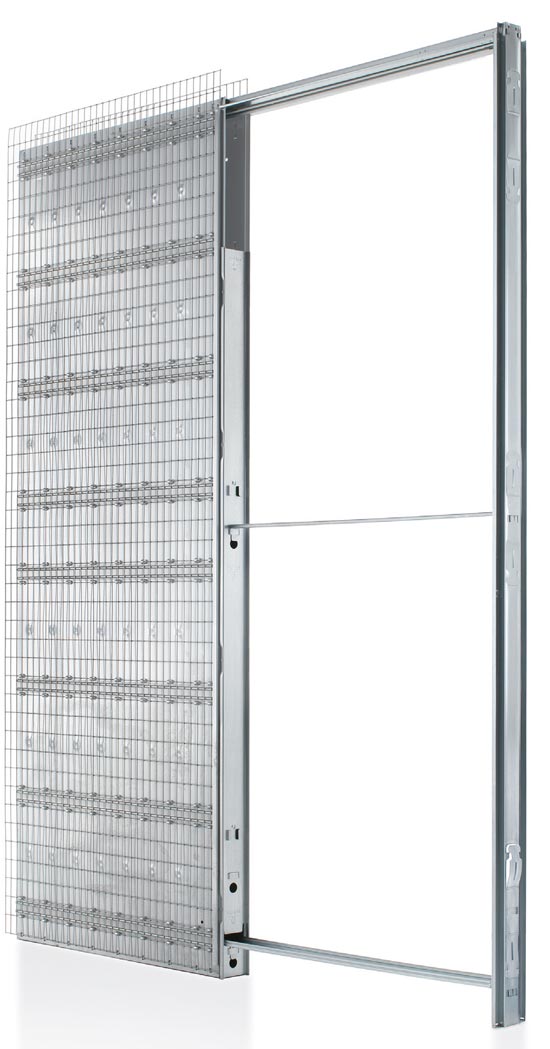

Model ECLISSE Unico - Ausführung MASSIVWAND
In der Massivwand-Ausführung ist dieses Modell 1- und 2-flg. für die Ziegelstärken 11,5 cm (= fertige Wandstärke 14,5 cm), 17,5 cm Ziegel (= fertige Wandstärke 20,5 cm) und 24 cm (= fertige Wandstärke 27 cm) lieferbar. Die max. Produktionsgrößen betragen hier 1-flg. Stocklichtbreite 150 x Höhe 290 cm, und 2-flg. Stocklichtbreite 300 x Höhe 290 cm.
Die Montage der Schiebetürkästen erfolgt im Rohbau vor dem Verputzen Die Setzhöhe wird durch den Meterriss bestimmt. Bei tragenden Wänden wird das Element gegen eine vorgemauerte “Tasche” gesetzt.

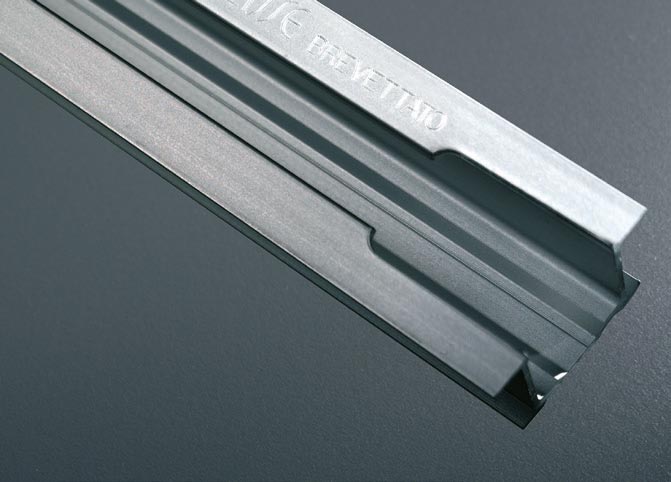

Die nachträglich ausbaubare Laufschiene. Die patentierte Laufschiene lässt sich auch nach Fertigstellung der Wand aus dem Schubkasten ausbauen. Das erlaubt dem Endkunden die Einstellung des hinteren Fangstoppers im Moment des Türblatteinbaus sowie Revisionen ohne Revisionsöffnungen.

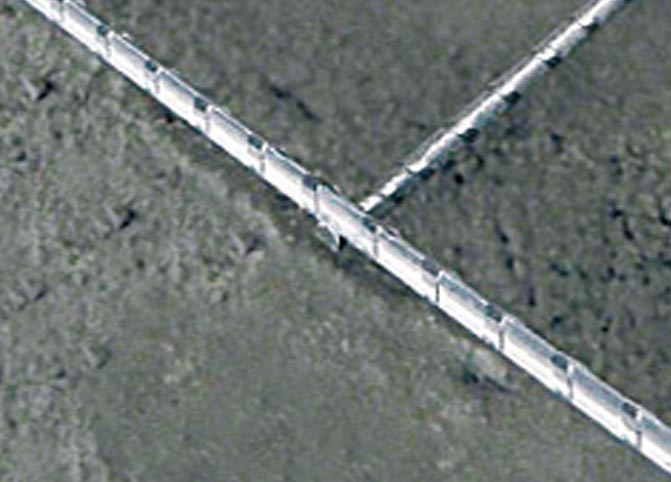

Der neu entwickelte geriffelte Putzträger. Das neue, feinmaschige ECLISSE-Putzträgernetz aus geripptem Draht verbessert den Verbund des Zementmörtels (Putz) mit dem Körper des Schiebetürkastens.

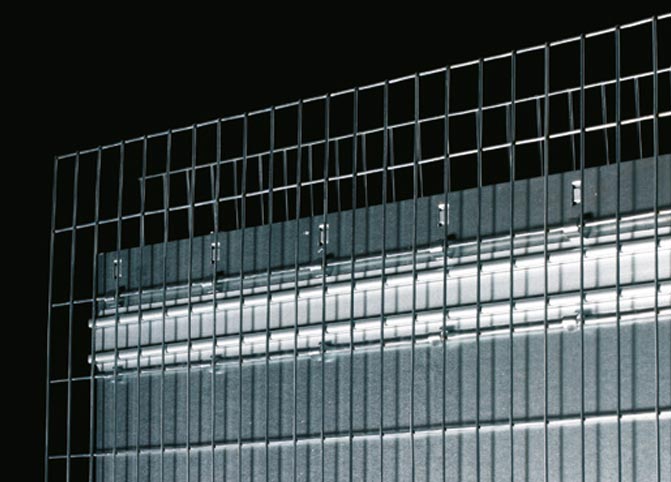

Der engmaschige Putzträger Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

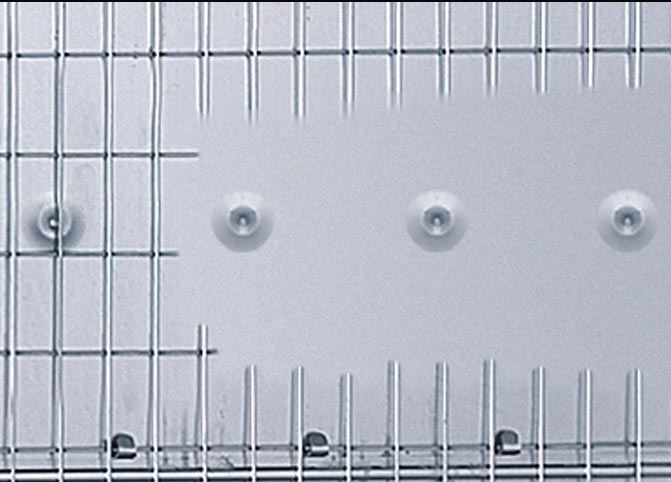

Die ausgesteiften Seitenbleche. Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

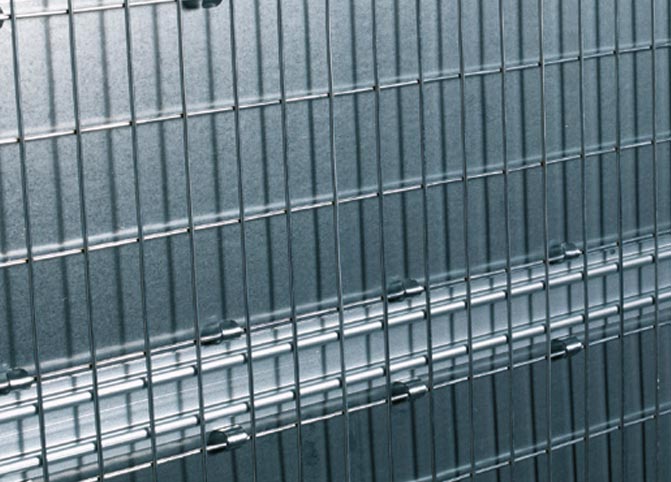

Die profilierten Queraussteifungen. Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Drücke und Spannungen.

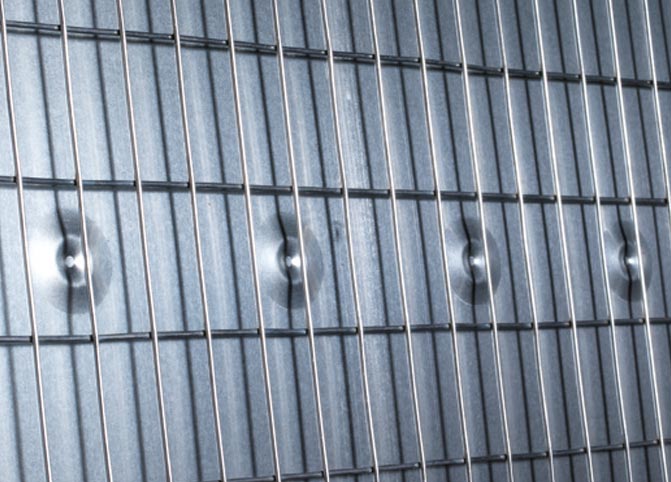

Der Putzträger ohne Verschweißung. Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

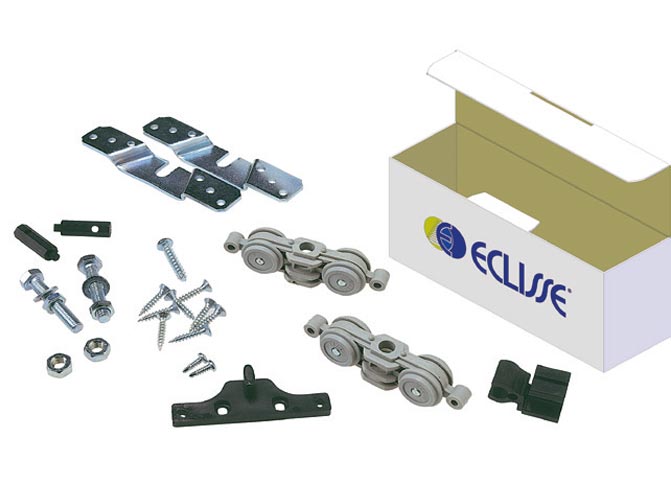

Die gesicherte Beschlagschachtel. Die Beschlagschachtel mit den Rollwagen und Kleinteilen ist hinter der Schutzblende im Innern des Kastens gegen Verlust gesichert.

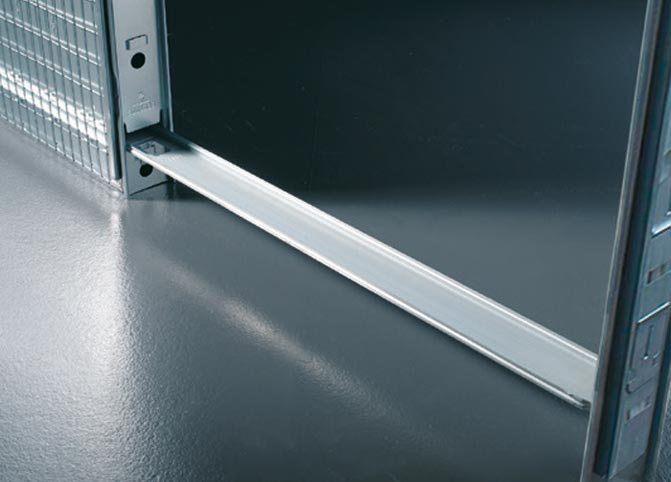

Der verwindungssteife Distanzhalter. Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

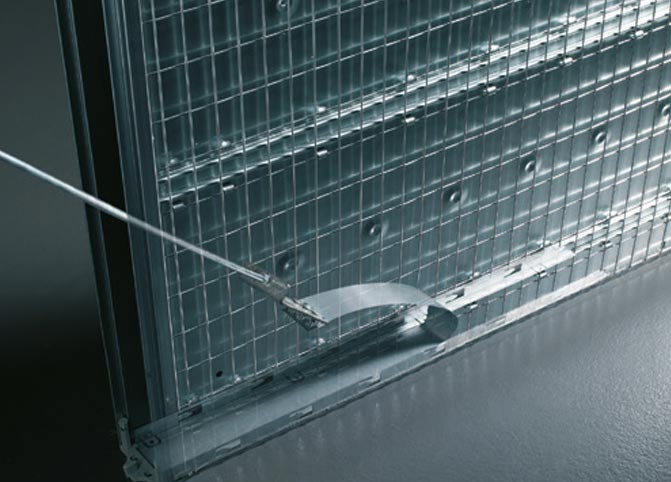

Das nachträglich herausnehmbare Bodenblech. Das nachträglich herausnehmbare Bodenblech des Schubkastens (nur Massivwand) ermöglicht dem Verarbeiter auch bei zu hoch gesetztem Kasten eine korrekte Montage des Türblattes.

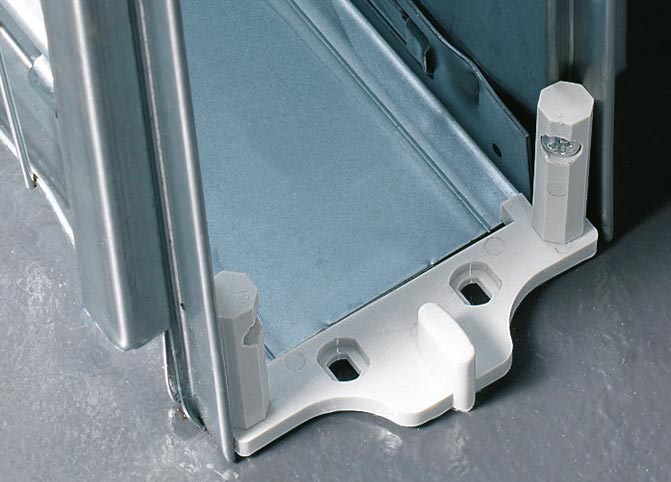

Die zwangszentrierte Türblattführung Die zwangszentrierte Türblattführung für Holzblätter wird einfach und schnell zwischen den Holmen des Kastens oder auf dem Fußboden montiert. Somit ist immer eine zentrierte Führung des Türblattes gewährleistet.

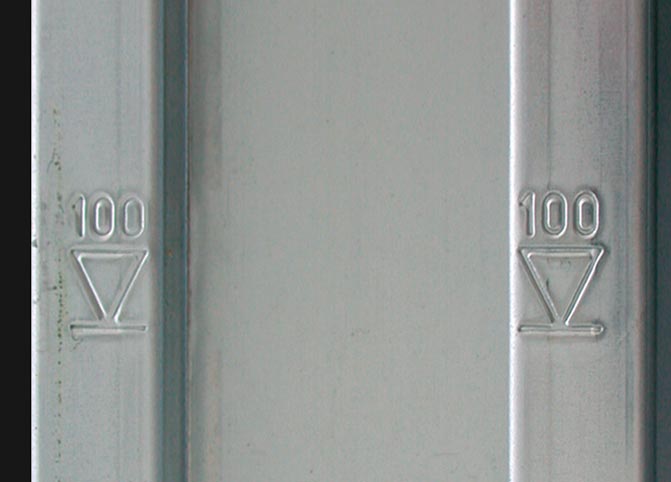

Der eingeprägte Meterriss. Der Meterriss ist auf dem Anschlagprofil eingeprägt, damit die korrekte Einbauhöhe auf der Baustelle gegeben ist.
